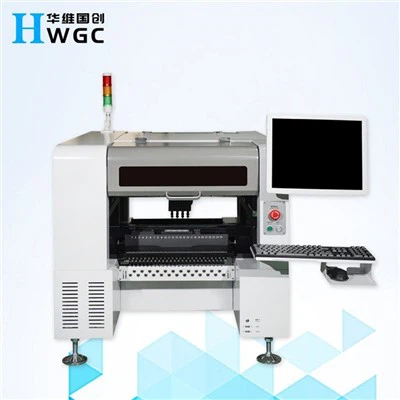

Αξιόπιστο PICKANDPLACEMACHINE για ακριβή συγκόλληση BGA

Αριθμός Επικεφαλής Τοποθέτησης

4 (υψηλής ακρίβειας)

Αριθμός δίσκων IC

48

Αριθμός τροφοδοτών

50/44 (υπόκειται σε τροφοδότη 8 mm)

Ακρίβεια τοποθέτησης

0.01 χλστ

Επαναλαμβανόμενη ακρίβεια τοποθέτησης

0.05 χλστ

Εύρος ταχύτητας τοποθέτησης αντίστασης

5000-8000Στοιχεία χωρητικότητας τμχ/ώρα

Εφαρμοστέα εξαρτήματα

αντίσταση, πυκνωτής, τσιπ, σφαιρίδιο λαμπτήρα 0201-30*30 mm κ.λπ.

Υποστηριζόμενη μέγιστη επιφάνεια PCB

50*50mm-(50F)350*190mm /(44F)350*260mm

Ταΐστρες

ηλεκτρικός τροφοδότης, πνευματικός τροφοδότης, δονούμενος τροφοδότης, δίσκος IC κ.λπ.

Συσκευές Αναγνώρισης

σήμα κάμερα x1, κάμερα γρήγορης αναγνώρισης x4, κάμερα υψηλής ακρίβειας x1

Μέγιστο ύψος των εφαρμοζόμενων εξαρτημάτων

Μικρότερο ή ίσο με 7 mm

Λειτουργία μεταφοράς PCB

είσοδος τριών σταδίων, αυτόματη σύνδεση από αριστερά προς τα δεξιά, αυτόματη τοποθέτηση PCB

Σημείωση τοποθέτησης

χειροκίνητο / αυτόματο

Μέθοδος Προγραμματισμού

αυτόματος προγραμματισμός μετά από μη αυτόματη εισαγωγή αρχείων συντεταγμένων PCB

Σύστημα ελέγχου

Σύστημα ελέγχου HuaweiGuochuang

Μέγιστο μήκος βήματος του άξονα XY

629mm*679mm

Ίχνη του άξονα XY

οδηγός γραμμικής κίνησης συν Κατσαβίδι

Λειτουργία κίνησης του άξονα XY

έξυπνη σύνδεση επιτάχυνσης και επιβράδυνσης καμπύλης και γραμμής, ολοκληρωμένος αλγόριθμος γραμμικής παρεμβολής.

Υπολογιστής ελέγχου

υπολογιστής βιομηχανικού ελέγχου με επεξεργαστή Intel υψηλής απόδοσης

Προσαρμογή μεθόδου κομματιών

ηλεκτρικός

Εύρος ρυθμιστικού ακροφυσίου

4,5 χλστ

Μέγιστο μήκος βήματος του άξονα Z

20 mm

Εύρος γωνίας για εξαρτήματα

±180 μοίρες

Μοτέρ

Σειρά AC Servo Motor

Οδηγός

Πρόγραμμα οδήγησης DSP υψηλής ταχύτητας

Απαιτήσεις παροχής αέρα

Φίλτρο νερού λαδιού, μεγαλύτερο ή ίσο με 50L, φίλτρο σκόνης και σταθεροποιητής πίεσης αέρα κ.λπ.

Παροχή κενού ακροφυσίου

γεννήτρια κενού που ενσωματώνει τη λειτουργία ριπής κενού υψηλής ταχύτητας

Εύρος πίεσης παροχής αέρα

0.5-0.7Mpa

OS

Ανεξάρτητη έρευνα και ανάπτυξη SMT έξυπνο λειτουργικό σύστημα βασισμένο στα Windows

Το PCB απαιτεί

3-5χιλ. άκρη διεργασίας σε αυτόματη λειτουργία

Οθόνη όρασης

17-ιντσών οθόνη βιομηχανικού ελέγχου

Καλώδιο

ανθεκτικό εύκαμπτο καλώδιο (10 εκατομμύρια φορές)

Παροχή ηλεκτρικού ρεύματος

220V 50/60Hz

Μέση Ισχύς

600W

Διαστάσεις μηχανήματος

επιτραπέζιο μηχάνημα 1140*900*900mm
κάθετη μηχανή 900*1140*1340mm

Βάρος

(επιτραπέζιο μηχάνημα)210kg (κάθετο μηχάνημα)280kg
